BẢNG MÃ LỖI BIẾN TẦN LS NGUYÊN NHÂN VÀ HƯỚNG DẪN CÁCH KHẮC PHỤC

Sửa chữa biến tầnSửa chữa biến tần

***** Các nguyên nhân gây ra lỗi ở biến tần LS IG5A *****

Vấn đề lỗi thường xuất phát từ nhiều phía như con người, môi trường, ngoại cảnh hoặc có thể do chính biến tần.

Lỗi do con người thường là các vấn đề về thao tác và sử dụng như đấu dây không đúng, cấp sai điện áp, cấp sai tính hiệu, cài đặt sai, vệ sinh không đúng cách,…

Lỗi do ngoại cảnh thường xuất phát từ cơ khí có vấn đề, cáp động lực, điều khiển có vấn đề, công trùng, bò sát,…

Lỗi do môi trường thường sẽ là nhiệt độ quá nóng hoặc quá lạnh, môi trường nhiều bụi bặm, độ ẩm cao,…

Lỗi do biến tần thường sẽ là linh kiện cũ, lỗi phần mềm, quá tuổi thọ biến tần,…

Vì thế để nhận biết được lỗi đến từ đâu và biến tần đang gặp lỗi gì ta cùng tìm hiểu dưới đây nhé.

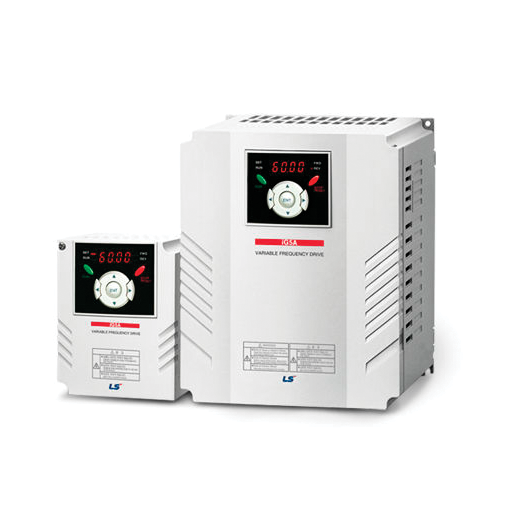

Bảng mã lỗi biến tần LS IG5A

Thông thường khi biến tần gặp lỗi và sẽ báo trên màn hình lỗi đó, ta chỉ cần tra mã lỗi và tìm nguyên nhân, cách khắc phục.

Khi xảy ra lỗi, phải khắc phục nguyên nhân thì mới xóa được lỗi. Nếu chức năng bảo vệ tiếp tục hoạt động, nó có thể dẫn đến giảm tuổi thọ của sản phẩm và làm hỏng thiết bị.

Lỗi OCt ở biến tần LS IG5A

Mã lỗi và chức năng bảo vệ: OCt – Quá Dòng (Overcurrent)

Mô tả lỗi:

Biến tần tắt đầu ra của nó khi dòng ra của biến tần chảy nhiều hơn dòng định mức của biến tần.

Nguyên nhân gây lỗi:

Thời gian Accel / Decel quá ngắn so với GD2 của tải.

Tải lớn hơn định mức biến tần. Đầu ra biến tần được cấp khi động cơ chạy tự do.

Đã xảy ra ngắn mạch đầu ra hoặc lỗi nối đất.

Phanh cơ của động cơ hoạt động quá nhanh.

Khi xảy ra sự cố quá dòng, phải bắt đầu vận hành sau khi loại bỏ nguyên nhân để tránh làm hỏng IGBT bên trong biến tần.

Cách khắc phục:

Tăng thời gian Accel / Decel.

Thay thế biến tần có công suất phù hợp.

Tiếp tục hoạt động sau khi dừng động cơ hoặc sử dụng H22 (Tìm kiếm tốc độ).

Kiểm tra dây đầu ra.

Kiểm tra phanh cơ.

Lỗi OC2 ở biến tần LS IG5A

Mã lỗi và chức năng bảo vệ: OC2 – Quá Dòng 2 (Overcurrent 2)

Mô tả lỗi:

Khi Cánh tay của IGBT bị ngắn và xảy ra ngắn đầu ra, biến tần sẽ tắt đầu ra của nót

Nguyên nhân gây lỗi:

Ngắn xảy ra giữa lên và xuống của IGBT

Đầu ra biến tần xảy ra ngắn.

Thời gian Accel / Decel rất nhanh so với GD2

Cách khắc phục:

Kiểm tra IGBT.

Kiểm tra đầu ra Wring.

Tăng thời gian Accel / Decel.

Lỗi Gft ở biến tần LS IG5A

Mã lỗi và chức năng bảo vệ: Gft – Lỗi chạm đất (Ground fault current)

Mô tả lỗi:

Biến tần sẽ tắt đầu ra của nó khi xảy ra sự cố chạm đất và dòng điện lỗi chạm đất lớn hơn giá trị cài đặt bên trong của biến tần.

Nguyên nhân gây lỗi:

Đã xảy ra lỗi nối đất ở dây đầu ra của biến tần

Cách điện của động cơ bị hỏng do nhiệt

Cách khắc phục:

Kiểm tra dây của thiết bị đầu cuối đầu ra.

Thay thế động cơ.

Lỗi IOL ở biến tần LS IG5A

Mã lỗi và chức năng bảo vệ: IOL – Quá tải biến tần (Inverter overload)

Mô tả lỗi:

Biến tần tắt đầu ra của nó khi dòng ra của biến tần chảy nhiều hơn mức định mức (150% trong 1 phút)

Nguyên nhân gây lỗi:

Tải lớn hơn định mức biến tần. Quy mô tăng mô-men xoắn được đặt quá lớn.

Cách khắc phục:

Nâng cấp công suất động cơ và biến tần hoặc giảm tải trọng.

Giảm quy mô tăng mô-men xoắn.

Lỗi OLt ở biến tần LS IG5A

Mã lỗi và chức năng bảo vệ: OLt – Quá tải định mức (Overload trip)

Mô tả lỗi:

Biến tần sẽ tắt đầu ra của nó nếu dòng điện đầu ra của biến tần chạy ở 150% dòng định mức của biến tần trong thời gian giới hạn dòng điện (1 phút).

Cách khắc phục:

Lỗi này khá đặt biệt, liên hệ nhà cung cấp sản phẩm hoặc trung tâm sửa chữa biến tần để khắc phục. Liên hệ : 0937.344.059 Được hỗ trợ

Lỗi OHt ở biến tần LS IG5A

Mã lỗi và chức năng bảo vệ: OHt – Quá nhiệt biến tần (Inverter overheat)

Mô tả lỗi:

Biến tần sẽ tắt đầu ra của nó nếu dòng điện đầu ra của biến tần chạy ở 150% dòng định mức của biến tần trong thời gian giới hạn dòng điện (1 phút).

Nguyên nhân gây lỗi:

Hệ thống làm mát bị lỗi.

Quạt làm mát cũ không được thay thế bằng quạt mới.

Nhiệt độ môi trường quá cao

Cách khắc phục:

Kiểm tra các chất lạ bị tắc trong tản nhiệt.

Thay quạt làm mát cũ bằng quạt mới.

Giữ nhiệt độ xung quanh dưới 50 ° C.

Lỗi POt ở biến tần LS IG5A

Mã lỗi và chức năng bảo vệ: POt – Mất pha đầu ra (Output Phase loss)

Mô tả lỗi:

Biến tần tắt đầu ra của nó khi một hoặc nhiều pha đầu ra (U, V, W) mở. Biến tần phát hiện dòng điện đầu ra để kiểm tra độ mất pha của đầu ra.

Nguyên nhân gây lỗi:

Tiếp điểm bị lỗi của công tắc từ ở đầu ra

Dây đầu ra bị lỗi

Cách khắc phục:

Kết nối công tắc từ ở đầu ra của biến tần một cách an toàn.

Kiểm tra dây đầu ra.

******* MỘT SỐ LỖI CHUNG BIẾN TẦN LS HAY GẶP VÀ HƯỚNG DẪN CÁCH KHẮC PHỤC*******

  • Khi phần mềm bị lỗi => Nên kiểm tra và cài lại các thông số của biến tần.
  • Biến tần hoạt động thường xuyên bị lỗi, giật =>> Liên hệ trung tâm sửa chữa gần nhất.
  • Bảng điều khiển báo lỗi điện áp thấp (LVT) kiểm tra lại nguồn điện đầu vào.
  • Biến tần bị cháy mạch, cháy bo, nổ IGBT > Thay thế IGBT.
  • Biến tần bị sét đánh > Liên hệ trung tâm bảo hành.
  • Biến tần không điều khiển được > Kiểm tra lại đường dẫn, hệ thống điều khiển.
  • Biến tần thông báo lỗi OLT – lỗi bị quá tải > Giảm tải của động cơ hoặc tăng thời gian phanh hãm.
  • Màn hình LCD bị lỗi, không hiển thị > Liên hệ trung tâm sửa chữa để thay thế.
  • Lỗi thiếu pha đầu ra, hiển thị lỗi POT >> Kiểm tra lại nguồn cấp đầu ra.
  • Lỗi board mạch MMIO
  • Lỗi chạm đất – lỗi GFT > Kiểm tra các đường nối dây.
  • Biến tần LS bị chết công suất, chết màn hiển thị, chết nguồn > Thay mới.
  • Lỗi quá tải – lỗi IOL >> Giảm tải động cơ.
  • Lỗi quá dòng – lỗi OCE, OC2
  • Lỗi giao tiếp – lỗi ERR > Kiểm tra hệ thống dây truyền.
