***Hướng dẫn cài đặt và cách khắc phục biến tần GTAKE***

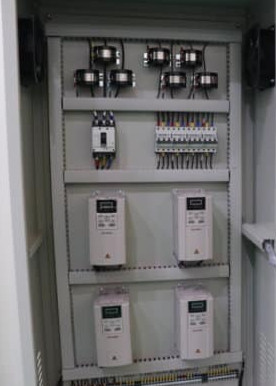

THÔNG SỐ CƠ BẢN BIẾN TẦN GTAKE GK620 và GK600

Thông số Chỉ định Phạm vi Mặc định của nhà máy
Nhóm A: Tham số hệ thống và quản lý tham số
Nhóm A0: Tham số hệ thống
A0-00 Đặt mật khẩu người dùng 0 ~ FFFF 0
A0-01 Hiển thị thông số 0: Hiển thị tất cả các tham số 0
1: Chỉ hiển thị A0-00 và A0-01
2: Chỉ hiển thị A0-00, A0-01 và A1-00 ~ A1-19
3 do người dùng xác định : Chỉ hiển thị A0-00, A0-01, và các thông số khác với mặc định của nhà sản xuất
A0-02 Bảo vệ thông số 0: Cho phép tất cả lập trình tham số 0
1: Chỉ A0-00 và cho phép lập trình tham số này
A0-03 Khôi phục thông số 0: Không hoạt động 0
1: Xóa bản ghi lỗi
2: Khôi phục tất cả các thông số về mặc định ban đầu (không bao gồm thông số động cơ)
3: Khôi phục tất cả các thông số về mặc định ban đầu (bao gồm cả thông số động cơ)
4: Khôi phục tất cả các thông số về thông số sao lưu
A0-04 Sao lưu tham số 0: Không hoạt động 0
1: Sao lưu tất cả các thông số
A0-05 Bản sao tham số 0: Không hoạt động 0
1: Đã sao chép thông số vào bảng điều khiển
2: Đã sao chép thông số (không bao gồm thông số động cơ) vào bảng điều khiển
3: Đã sao chép thông số (bao gồm thông số động cơ) vào bảng điều khiển
A0-06 Loại ổ 0: Loại G (áp dụng cho tải mômen không đổi) 0
1: Loại L (áp dụng cho tải nhẹ)
A0-07 Loại cung cấp điện của SMPS 0: Được cung cấp bởi điện áp bus DC của mạch chính biến tần 0
1: Được cung cấp độc lập
A0-08 Lựa chọn động cơ 1 / động cơ 2 0: Động cơ 1 0
1: Động cơ 2
A0-09 Kỹ thuật điều khiển động cơ Vị trí riêng: kỹ thuật điều khiển động cơ 1 0
0: Điều khiển V / f
1: Điều khiển vectơ ít cảm biến 1
2: Điều khiển vectơ ít cảm biến 2
Vị trí hàng chục: kỹ thuật điều khiển động cơ 2
0: Điều khiển V / f
1: Điều khiển vectơ ít cảm biến 1
2: Điều khiển vectơ ít cảm biến 2
Nhóm b Chạy Cài đặt Tham số
Nhóm b0 Cài đặt tần số
b0-00 Chế độ đặt FREQ 0: Bộ FREQ chính 0
1: Kết quả tính toán chính & phụ
2: Chuyển đổi giữa bộ chính và bộ phụ
3: Chuyển đổi giữa bộ FREQ chính và kết quả tính toán chính & phụ
4: Chuyển đổi giữa bộ FREQ phụ và kết quả tính toán chính & phụ
b0-01 Bộ FREQ chính 0: Cài đặt kỹ thuật số (b0-02) + điều chỉnh ∧ / ∨ trên bảng điều khiển 0
1: Cài đặt kỹ thuật số (b0-02) + thiết bị đầu cuối Điều chỉnh LÊN / XUỐNG
2: Đầu vào tương tự AI1
3: Đầu vào tương tự AI2
4: Đầu vào tương tự EAI (trên IO tùy chọn)
5: Đầu vào xung X6 / DI
6: Đầu ra PID của quy trình
7: PLC
8: Tốc độ đa bước
9: Giao tiếp
b0-02 Cài đặt kỹ thuật số FREQ chính Tần suất giới hạn dưới ~ tần suất giới hạn trên 50,00Hz
b0-03 Bộ FREQ phụ trợ 0: Không có cài đặt 0
1: Cài đặt kỹ thuật số (b0-04) + điều chỉnh ∧ / ∨ trên bảng điều khiển
2: Cài đặt kỹ thuật số (b0-04) + đầu cuối Điều chỉnh LÊN / XUỐNG
3: Đầu vào tương tự AI1
4: Đầu vào tương tự AI2
5: Đầu vào tương tự EAI (trên bảng tùy chọn IO)
6: Đầu vào xung X6 / DI
7: Đầu ra PID của quy trình
8: PLC
9: Tốc độ đa bước
10: Giao tiếp
b0-04 Cài đặt kỹ thuật số FREQ phụ trợ Giới hạn dưới FREQ ~ giới hạn trên FREQ 0,00Hz
b0-05 Phạm vi FREQ phụ trợ 0: Tương đối với FREQ tối đa 0
1: Tương đối với FREQ chính
b0-06 Hệ số FREQ phụ trợ 0,0% ~ 100,0% 100,00%
b0-07 Tính toán FREQ chính và phụ trợ 0: Chính + phụ 0
1: Chính – phụ
2: Tối đa {chính, phụ}
3: Tối thiểu {chính, phụ}
b0-08 FREQ tối đa Giới hạn trên FREQ ~ 600,00Hz 50,00Hz
b0-09 Giới hạn trên FREQ Giới hạn dưới FREQ ~ FREQ tối đa 50,00Hz
b0-10 Giới hạn dưới FREQ 0,00Hz ~ giới hạn trên FREQ 0,00Hz
b0-11 Hoạt động khi đặt FREQ thấp hơn FREQ giới hạn dưới 0: Chạy ở giới hạn thấp hơn FREQ 0
1: Chạy ở 0 Hz
2: Dừng
b0-12 Thời gian trễ dừng khi đặt FREQ thấp hơn FREQ giới hạn dưới 0,0 giây ~ 6553,5 giây 0,0 giây
b0-13 Giới hạn dưới của băng tần FREQ bỏ qua 1 0,00Hz ~ giới hạn trên FREQ 0,00Hz
b0-14 Giới hạn trên của băng tần FREQ 1 bỏ qua 0,00Hz ~ giới hạn trên FREQ 0,00Hz
b0-15 Giới hạn dưới của bỏ qua FREQ băng tần 2 0,00Hz ~ giới hạn trên FREQ 0,00Hz
b0-16 Giới hạn trên của băng tần FREQ 2 bỏ qua 0,00Hz ~ giới hạn trên FREQ 0,00Hz
b0-17 Giới hạn dưới của bỏ qua FREQ băng 3 0,00Hz ~ giới hạn trên FREQ 0,00Hz
b0-18 Giới hạn trên của bỏ qua FREQ băng 3 0,00Hz ~ giới hạn trên FREQ 0,00Hz
b0-19 Chạy bộ FREQ 0,00Hz ~ giới hạn trên FREQ 5.00Hz
Nhóm b1 Điều khiển Khởi động / Dừng
b1-00 Chạy lệnh 0: Điều khiển bảng điều khiển 0
1: Điều khiển thiết bị đầu cuối
2: Điều khiển giao tiếp
b1-01 Ràng buộc của lệnh chạy và bộ tần số Vị trí riêng: bộ tần số đi kèm trong điều khiển bảng điều khiển: 0
0: Không ràng buộc
1: Cài đặt kỹ thuật số (b0-02) + Điều chỉnh ∧ / ∨ trên bảng điều khiển
2: Cài đặt kỹ thuật số (b0-02) + đầu cuối Điều chỉnh LÊN / XUỐNG
3: Tương tự đầu vào AI1
4: Đầu vào tương tự AI2
5: Đầu vào tương tự EAI (trên bảng tùy chọn IO)
6: Đầu vào xung X6 / DI
7: Đầu ra PID của quy trình
8: PLC đơn giản
9: Nhiều bước FREQ
A: Đầu vào giao tiếp
Hàng chục nơi: Bộ FREQ đi kèm dưới sự kiểm soát của thiết bị đầu cuối (giống như một nơi)
b1-02 Hướng chạy 0: Chuyển tiếp 0
1: Đảo ngược
b1-03 Đảo ngược bị vô hiệu hóa 0: Đảo ngược được kích hoạt 0
1: Đảo ngược bị vô hiệu hóa
b1-04 Thời gian chết giữa chuyển tiếp và đảo ngược 0,0 giây ~ 3600,0 giây 0,0 giây
b1-05 Bắt đầu phương pháp 0: Từ đầu FREQ 0
1: Bắt đầu hãm DC
2: Bắt đầu bay 1
3: Bắt đầu bay 2
b1-06 Bắt đầu FREQ 0,00Hz ~ giới hạn trên FREQ 0,00Hz
b1-07 Thời gian giữ bắt đầu FREQ 0,0 giây ~ 3600,0 giây 0,0 giây
b1-08 Dòng hãm DC khi bắt đầu 0,0% ~ 200,0% 0,00%
b1-09 Thời gian phanh DC khi bắt đầu 0,00 giây ~ 30,00 giây 0,00 giây
b1-10 Bắt đầu bay 1 hiện tại 0,0 ~ 200,0% 100,00%
b1-11 Thời gian bay bắt đầu 1 tháng 0,1 giây ~ 20,0 giây 2.0 giây
b1-12 Bay bắt đầu 1 điều chỉnh 0,0 ~ 100,0% 1,00%
coeff
b1-13 Phương pháp dừng 0: Đường dốc để dừng 0
1
: Đường dừng 2: Đường dốc để dừng + Phanh DC
b1-14 Bắt đầu FREQ của 0,00Hz ~ giới hạn trên FREQ 0,00Hz
dừng phanh DC
b1-15 DC phanh hiện tại 0,0% ~ 200,0% 0,00%
b1-16 Thời gian phanh DC 0,00 giây ~ 30,00 giây 0,00 giây
b1-17 Phanh quá khích 0 1
: Đã tắt 1: Đã bật
b1-18 Phanh động 0 0
: Đã tắt 1: Đã bật
b1-19 Điện áp ngưỡng phanh động 650V ~ 750V 720V
b1-20 Tự động khởi động lại khi bật nguồn trở lại sau khi mất điện 0 0
: Đã tắt 1: Đã bật
b1-21 Thời gian trễ tự động khởi động lại khi bật nguồn trở lại 0,0 giây ~ 10,0 giây 0,0 giây
Tham số Accel / Decel nhóm b2
b2-00 Độ phân giải thời gian Accel / Decel 0: 0 1: 0,1 giây .01 giây 1
2: 1 giây
b2-01 Đẩy nhanh thời gian 1 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-02 Giảm thời gian 1 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-03 Đẩy nhanh thời gian 2 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-04 Decel time 2 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-05 Đẩy nhanh thời gian 3 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-06 Decel time 3 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-07 Đẩy nhanh thời gian 4 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-08 Decel time 4 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-09 Giảm thời gian 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
dừng khẩn cấp
b2-10 Thời gian chạy bộ tăng tốc 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-11 Thời gian chạy bộ Decel 0 giây ~ 600,00 giây / 6000,0 giây / 60000 giây 6.0 giây
b2-12 Đường cong Accel / Decel 0: Accel / Decel tuyến tính 0
1: Accel đường đứt quãng / Decel
2: Accel / Decel A
3: Accel / Decel
đường cong S 4: Accel / Decel C đường cong chữ S
b2-13 Tăng tốc thời gian chuyển đổi FREQ 0,00Hz ~ giới hạn trên FREQ 0,00Hz
của Accel / Decel dòng đứt
b2-14 Giảm thời gian chuyển đổi FREQ 0,00Hz ~ giới hạn trên FREQ 0,00Hz
của Accel / Decel đường đứt quãng
b2-15 Thời gian của đoạn đầu tiên Accel S-curve 0,00 giây ~ 60,00 giây (Đường cong chữ S A) 0,20 giây
b2-16 Thời gian của đoạn cuối Accel S-curve 0,00 giây ~ 60,00 giây (Đường cong chữ S A) 0,20 giây
b2-17 Thời gian của đoạn đầu tiên của đường cong chữ S Decel 0,00 giây ~ 60,00 giây (Đường cong chữ S A) 0,20 giây
b2-18 Thời gian của đoạn cuối cùng của đường cong chữ S Decel 0,00 giây ~ 60,00 giây (Đường cong chữ S A) 0,20 giây
b2-19 Tỷ lệ của đoạn đầu tiên Accel S-curve 0,0% ~ 100,0% (đường cong chữ S B) 20,00%
b2-20 Tỷ lệ của đoạn cuối cùng của đường cong Accel S 0,0% ~ 100,0% (đường cong chữ S B) 20,00%
b2-21 Tỷ lệ phân đoạn đầu tiên của đường cong chữ S Decel 0,0% ~ 100,0% (đường cong chữ S B) 20,00%
b2-22 Tỷ lệ của đoạn cuối cùng của đường cong chữ S Decel 0,0% ~ 100,0% (đường cong chữ S B) 20,00%
Nhóm d Thông số động cơ và điều khiển
Nhóm d0 Các thông số của động cơ 1
d0-00 Loại động cơ 1 0: Động cơ thông thường 1
1: Động cơ biến tần
d0-01 Đánh giá công suất của động cơ 1 0,4kW ~ 6553,5kW Phụ thuộc vào mô hình
d0-02 Điện áp định mức của động cơ 1 0V ~ 480V (đối với ổ đĩa mức 400V) 380V
d0-03 Dòng định mức của động cơ 1 0,0A ~ 6553,5A Phụ thuộc vào mô hình
d0-04 Tần số định mức của động cơ 1 0,00Hz ~ tần số giới hạn trên 50,00Hz
d0-05 Số cực của động cơ 1 1 ~ 80 4
d0-06 Tốc độ định mức của động cơ 1 0 ~ 65535r / phút Phụ thuộc vào mô hình
d0-07 Điện trở stato R1 của 0,001Ω ~ 65,535Ω mô hình phụ thuộc
động cơ 1
d0-08 Rò rỉ điện cảm L1 của 0,1mH ~ 6553,5mH mô hình phụ thuộc
động cơ 1
d0-09 Điện trở rôto R2 của 0,001Ω ~ 65,535Ω mô hình phụ thuộc
động cơ 1
d0-10 Độ tự cảm lẫn nhau L2 của 0,1mH ~ 6553,5mH mô hình phụ thuộc
động cơ 1
d0-11 Dòng điện không tải của động cơ 1 0,0A ~ 6553,5A Phụ thuộc vào mô hình
d0-12 Hệ số suy yếu từ thông 1 của 0,0000 ~ 1,0000 mô hình phụ thuộc
động cơ 1
d0-13 Hệ số suy yếu từ thông 2 của 0,0000 ~ 1,0000 mô hình phụ thuộc
động cơ 1
d0-14 Hệ số suy yếu từ thông 3 của 0,0000 ~ 1,0000 mô hình phụ thuộc
động cơ 1
d0-15 Để dành Để dành Để dành
d0-16 Để dành Để dành Để dành
d0-17 Để dành Để dành Để dành
d0-18 Để dành Để dành Để dành
d0-19 Để dành Để dành Để dành
d0-20 Để dành Để dành Để dành
d0-21 Để dành Để dành Để dành
d0-22 Tự động dò động cơ 1 0: Không dò tự động 0
1: Tự dò tĩnh
2: Tự dò quay
d0-23 Bảo vệ quá tải của động cơ 1 0: Không có bảo vệ 1
1: Đánh giá bằng dòng điện của động cơ
2: Đánh giá bằng bộ chuyển đổi nhiệt độ
d0-24 Thời gian phát hiện bảo vệ quá tải của động cơ 1 0,1 phút ~ 15,0 phút 5,0 phút
d0-25 Đầu vào tín hiệu đầu dò nhiệt độ của động cơ 1 0: AI1 1
1: AI2
2: EAI (trên bảng IO)
d0-26 Ngưỡng bảo vệ 0,00V ~ 10,00V 10.00V
nhiệt của bộ chuyển đổi nhiệt độ động cơ 1
Nhóm d1 Các thông số điều khiển V / f của Động cơ 1
d1-00 Thiết lập đường cong V / f 0: V / f tuyến tính 0
1: V / f nhiều tầng (d1-01 ~ d1-08)
2: 1,2 công suất
3: 1,4 công suất
4: 1,6 công suất
5: 1,8 công suất
6: 2,0 công suất thứ
7: Chế độ tách V / f 1
8: Chế độ tách biệt V / f 2
d1-01 Giá trị V / f FREQ f3 0,00Hz ~ định mức động cơ FREQ 50,00Hz
d1-02 Giá trị điện áp V / f V3 0,0% ~ 100,0% 100,00%
d1-03 Giá trị V / f FREQ f2 d1-05 ~ d1-01 0,00Hz
d1-04 Giá trị điện áp V / f V2 0,0% ~ 100,0% 0,00%
d1-05 Giá trị V / f FREQ f1 d1-07 ~ d1-03 0,00Hz
d1-06 Giá trị điện áp V / f V1 0,0% ~ 100,0% 0,00%
d1-07 Giá trị V / f FREQ f0 0,00Hz ~ d1-05 0,00Hz
d1-08 Giá trị điện áp V / f V0 0,0% ~ 100,0% 0,00%
d1-09 Tăng mô-men xoắn 0,0% ~ 30,0% 0,00%
d1-10 Tăng bù trượt 0,0% ~ 400,0% 100,00%
d1-11 Kiểm soát thả rông 0,00Hz ~ FREQ tối đa 0,00Hz
d1-12 Chế độ giới hạn hiện tại 0: Bị vô hiệu hóa 1
1: Đặt bởi d1-13
2: Đặt bởi AI1
3: Đặt bởi AI2
4: Đặt bởi EAI
5: Đặt bởi X6 / DI
d1-13 Cài đặt kỹ thuật số của giá trị giới hạn hiện tại 20,0% ~ 200,0% 160,00%
d1-14 Hệ số giới hạn hiện tại khi suy yếu thông lượng 0,001 ~ 1.000 0,5
d1-15 Phần trăm tiết kiệm năng lượng 0% ~ 40,0% 0,00%
d1-16 Độ lợi triệt tiêu dao động V / f 1 0 ~ 3000 38
d1-17 Độ lợi triệt tiêu dao động V / f 2 0 ~ 3000 0
d1-18 Cài đặt điện áp trên mẫu phân tách V / f 0: d1-19 cài đặt kỹ thuật số 0
1: Đặt bởi AI1
2: Đặt bởi AI2
3: Đặt bởi EAI
4: Đầu ra PID xử lý
5: Đầu ra PID xử lý AI1 +
d1-19 Điện áp đặt kỹ thuật số trên mẫu tách biệt V / f 0,0% ~ 100,0% 0,00%
d1-20 Thời gian biến thiên điện áp trên mẫu phân tách V / f 0,00 giây ~ 600,00 giây 0,01 giây
Nhóm d2 Thông số điều khiển vectơ của động cơ 1
d2-00 Để dành Để dành 0
d2-01 Độ lợi tỷ lệ tốc độ cao ASR Kp1 0,0 ~ 20,0 2
d2-02 Thời gian tích hợp tốc độ cao ASR Ti1 0,000s ~ 8,000s 0,2
d2-03 Tốc độ thấp ASR độ lợi tỷ lệ Kp2 0,0 ~ 20,0 2
d2-04 Thời gian tích hợp tốc độ thấp ASR Ti2 0,000s ~ 8,000s 0,2
d2-05 Chuyển mạch ASR FREQ 1 0,00Hz ~ d2-06 5.00Hz
d2-06 Chuyển mạch ASR FREQ 2 d2-05 ~ giới hạn trên FREQ 10.00Hz
d2-07 Thời gian lọc đầu vào ASR 0,0ms ~ 500,0ms 0,3 mili giây
d2-08 Thời gian lọc đầu ra ASR 0,0ms ~ 500,0ms 0,3 mili giây
d2-09 Hệ số tỷ trọng ACR Kp 0.000 ~ 4.000 1
d2-10 Hệ số tích hợp ACR Ki 0.000 ~ 4.000 1
d2-11 Thời gian trước kích thích 0,000s ~ 5,000s 0,200 giây
d2-12 Nguồn hạn chế mô-men xoắn điều khiển Cài đặt kỹ thuật số 0: d2-14 0
1: AI1
2: AI2
3: EAI (trên bảng tùy chọn IO)
4: Đầu vào xung X6 / DI
5: Giao tiếp
d2-13 Nguồn hạn chế mô-men xoắn phanh Cài đặt kỹ thuật số 0: d2-15 0
1: AI1
2: AI2
3: EAI (trên bảng tùy chọn IO)
4: Đầu vào xung X6 / DI
5: Giao tiếp
d2-14 Cài đặt kỹ thuật số của mô-men xoắn điều khiển 0,0% ~ 200,0% 180,00%
d2-15 Cài đặt kỹ thuật số của mô-men xoắn phanh 0,0% ~ 200,0% 180,00%
d2-16 Hệ số giới hạn mô-men xoắn khi suy yếu từ thông 0,0% ~ 100,0% 50,00%
d2-17 Độ lợi bù trượt điều khiển 10,0% ~ 300,0% 100,00%
d2-18 Độ lợi bù trượt phanh 10,0% ~ 300,0% 100,00%
Nhóm d3 Các thông số của động cơ 2
d3-00 Loại động cơ 2 0: Động cơ thông thường 0
1: Động cơ biến tần
d3-01 Đánh giá công suất của động cơ 2 0,4kW ~ 6553,5kW Phụ thuộc vào mô hình
d3-02 Điện áp định mức của động cơ 2 0V ~ 480V (đối với ổ đĩa mức 400V) 380V
d3-03 Dòng định mức của động cơ 2 0,0A ~ 6553,5A Phụ thuộc vào mô hình
d3-04 Tần số định mức của động cơ 2 0,00Hz ~ tần số giới hạn trên 50,00Hz
d3-05 Số cực của động cơ 2 1 ~ 80 4
d3-06 Tốc độ định mức của động cơ 2 0 ~ 65535r / phút Phụ thuộc vào mô hình
d3-07 Điện trở stato R1 của động cơ 2 0,001Ω ~ 65,535Ω mô hình phụ thuộc
d3-08 Rò rỉ điện cảm L1 của động cơ 2 0,1mH ~ 6553,5mH mô hình phụ thuộc
d3-09 Điện trở rôto R2 của động cơ 2 0,001Ω ~ 65,535Ω mô hình phụ thuộc
d3-10 Độ tự cảm lẫn nhau L2 của động cơ 2 0,1mH ~ 6553,5mH mô hình phụ thuộc
d3-11 Dòng điện không tải của động cơ 2 0,0A ~ 6553,5A Phụ thuộc vào mô hình
d3-12 Hệ số suy yếu từ thông 1 của động cơ 2 0,0000 ~ 1,0000 mô hình phụ thuộc
0937 344 059
Liên hệ
