Hiểu về biến tần: Nguyên lý cơ bản và cách hoạt động của biến tần

Biến Tần Là Gì:

Biến tần là một loại thiết bị được sử dụng để biến dòng điện đầu thành dòng điện đầu ra theo tần số và điện áp có thể được điều chỉnh. Nó cho phép người sử dụng điều chỉnh tần số và điện áp của dòng điện đầu ra theo nhu cầu sử dụng. Với khả năng điều chỉnh tần số và điện áp, biến tần đang được sử dụng rộng rãi trong các ứng dụng công nghiệp, như điều khiển động cơ, điều khiển hệ thống chiếu sáng, điều khiển hệ thống điều hòa không khí và nhiều ứng dụng ứng dụng ứng dụng khác.

Giải thích chi tiết về nguyên lý hoạt động của biến tần.

Cách thức hoạt động của biến tần khá đơn giản. Ban đầu, nguồn điện xoay chiều 1 hoặc 3 pha sẽ được chỉnh sửa lưu và bộ lọc để tạo thành nguồn điện 1 chiều. Quá trình này thường được thực hiện bởi bộ chỉnh sửa lưu cầu diode và hội tụ điện, giúp tăng hệ số công suất cosphi của hệ thống biến tần. Sau đó, điện áp 1 chiều này sẽ được chuyển đổi thành điện áp xoay chiều 3 pha đối xứng thông qua phương pháp điều chế xung đột mở rộng (PWM) sử dụng bóng bán dẫn Bi cực cực có cổng cách ly (IGBT). Hiện nay, công nghệ vi xử lý và công nghệ bán dẫn đã giúp tần số chuyển mạch xung của bộ biến tần có thể lên đến tần số siêu âm, giúp giảm tiếng ồn của động cơ và giảm tổn thất trên kết cấu cơ bản cơ bản. .

Hệ thống điện áp xoay chiều 3 pha đầu ra của biến tần có thể điều chỉnh biên độ và tần số linh hoạt bởi bộ điều khiển. Tùy chỉnh theo tải xuống và chế độ điều khiển, quy định giữa các tần số và điện áp sẽ thay đổi. Đối với tải mô-men xoắn không thay đổi, Tỷ lệ điện áp-tần số sẽ không thay đổi, tuy nhiên, đối với tải và quạt, quy luật này sẽ trở thành hàm bậc 4, với điện áp là hàm bậc 4 of frequency Because THẾ THẾ.

Điều này tạo ra đặc tính mô-men là hàm bậc hai của tốc độ, phù hợp với yêu cầu của tải/quạt do mô-men cũng là hàm bậc hai của điện áp. Biến tần sử dụng các bộ linh kiện bán dẫn công suất được tạo ra theo công nghệ hiện đại nên có hiệu suất chuyển đổi nguồn rất cao và tiêu thụ năng lượng xấp xỉ bằng năng lượng yêu cầu của hệ thống.

Ngoài ra, biến tần ngày nay đã tích hợp rất nhiều kiểu điều khiển khác nhau, bao gồm cả bộ PID và thích hợp với nhiều phương tiện truyền thông khác nhau, giúp công việc điều khiển và giám sát trong hệ thống SCADA trở nên thuận lợi. tiện ích. và tác dụng.

Phân loại biến tần.

Có nhiều loại biến tần khác nhau, tùy thuộc vào nguồn điện đầu vào. Tuy nhiên, có 2 loại biến tần cơ bản là: biến tần cho động cơ 1 pha và biến tần cho động cơ 3 pha. Trong đó, biến tần cho động cơ 3 pha được chú ý và sử dụng rộng rãi hơn.

Hướng dẫn lựa chọn biến tần phù hợp.

Để lựa chọn biến tần phù hợp với nhu cầu của bạn, điều quan trọng là phải xác định rõ mục đích sử dụng và cân nhắc kỹ lưỡng về định mức đầu tư. Nếu bạn muốn đạt được hiệu suất tối đa trong ứng dụng của mình, bạn nên tuân thủ các nguyên tắc lựa chọn sau đây để tìm ra loại biến tần phù hợp nhất cho nhu cầu sử dụng của mình:

• Để chọn biến tần phù hợp với loại động cơ và động cơ công suất của mình, bạn cần tìm hiểu kỹ về loại động cơ cần lắp biến tần, bao gồm động cơ đồng bộ hay không đồng bộ, 1 pha hay 3 pha, DC hay AC và điện áp sử dụng là bao nhiêu.Sau khi đã xác định rõ các thông tin này, bạn có thể chọn biến tần phù hợp với loại động cơ của mình.
• Ngoài ra, công suất của biến tần cũng rất quan trọng và cần được cân nhắc kỹ lưỡng.Công suất của biến tần cần phải tương đương hoặc lớn hơn công suất của động cơ để đảm bảo hoạt động ổn định và đạt được hiệu quả tối ưu.
• Để chọn biến tần phù hợp với yêu cầu ứng dụng của bạn, bạn cần xác định rõ những yêu cầu cụ thể của ứng dụng đó. Bạn cần xem xét yêu cầu tốc độ của ứng dụng, yêu cầu tính năng điều khiển cao cấp đặc biệt, yêu cầu tính năng đồng bộ hệ thống hay truyền thông, và môi trường làm việc có những điểm đặc biệt cần lưu ý như điều điều hòa ẩm ướt, nhiệt độ cao, nhiều bụi, dễ cháy nổ….
• Nếu không có yêu cầu gì đặc biệt, bạn có thể chọn các loại biến tần đa năng như GD20 hoặc GD200A. Tuy nhiên, nếu có yêu cầu đặc biệt thì bạn cần chọn các loại biến tần có tính năng phù hợp với yêu cầu đó. Lựa chọn biến tần phù hợp với ứng dụng yêu cầu sẽ giúp bạn đảm bảo hoạt động ổn định, hiệu quả và tiết kiệm chi phí đáng kể.

• Lựa chọn lựa chọn biến tần phù hợp theo tải thực tế là rất quan trọng. Đầu tiên, bạn cần xác định loại tải của máy móc là tải nhẹ hay tải nặng, tải trung bình và tải vận chuyển chế độ vận tải phải là tải ngắn hạn hoặc dài hạn, liên tục hay không liên tục…dựa vào những yếu tố này Do đó, bạn có thể chọn loại biến tần phù hợp nhất để đảm bảo tối đa hóa hiệu suất chuyển đổi vận chuyển của máy móc và đảm bảo độ tin cậy của hệ thống. Ví dụ, cho tải nhẹ và vận hành ngắn hạn, bạn có thể sử dụng biến tần ba pha, trong khi tải nặng và vận tải liên tục, bạn nên chọn biến tần ba pha và chọn công suất phù hợp để đáp ứng nhu cầu of the machine.
• Chọn biến số thuận lợi cho người lập trình khi thiết lập trình điều khiển hoặc chọn nhà cung cấp có khả năng hỗ trợ lập trình cho các ứng dụng của bạn.
• Chọn biến tần theo đúng thông số kỹ thuật của biến tần cũ (trong trường hợp thay thế hãng khác) hoặc theo thông số kỹ thuật thiết kế yêu cầu.
• Và cuối cùng, đừng quên cân nhắc đến các yếu tố tài chính. Để an tâm, hãy chọn các loại biến tần đã có uy tín và thông tin ứng dụng trên thị trường, chế độ bảo hành tốt, chất lượng sản phẩm ổn định, bền bỉ và dịch vụ sửa chữa và chăm sóc khách hàng nhanh chóng. , tận hưởng như ý. INVT.

Các lợi ích của biến tần bao gồm:

1. Tiết kiệm năng lượng : Biến tần có thể điều chỉnh tốc độ cơ học theo nhu cầu thực tế của hệ thống, giúp tiết kiệm năng lượng và giảm chi phí vận hành.
2. Tăng độ ổn định: Biến tần có khả năng giảm độ rung và giảm độ ồn của hệ thống, giúp tăng độ ổn định và tuổi thọ cho các thiết bị.
3. Tăng độ chính xác: Biến tần có thể trả lời các yêu cầu về độ chính xác cao của các hệ thống điện tử và tự động hóa.
4. Tăng hiệu suất: Biến tần có thể giúp tăng hiệu suất của hệ thống bằng cách cải thiện tốc độ và khả năng điều khiển của động cơ.
5. Giảm thất bại thất bại: Biến tần giúp giảm tổn thất điện năng và giảm hao mòn của các thiết bị trong hệ thống.
6. Tích hợp thông minh: Biến tần có thể tích hợp với các hệ thống điều khiển và giám sát để tăng tính tự động hóa và giảm thiểu sự cố.



Khi sử dụng biến thiên thường xuyên, có một số điều cần lưu ý để đảm bảo an toàn và hiệu quả trong quá trình dự án vận hành dự án:

1. Chọn biến tần phù hợp với ứng dụng: Trước khi mua biến tần, bạn cần xác định rõ nhu cầu của ứng dụng, loại tải và đặc điểm của động cơ để lựa chọn loại biến tần phù hợp nhất.
2. Việc cài đặt đúng cách: Việc cài đặt biến tần phải được thực hiện đúng cách để tránh các lỗi trong quá trình vận hành tải công trình.
3. Cài đặt tham số đúng cách: Cài đặt tham số trong biến tần cần phải cài đặt đúng cách để đảm bảo hoạt động ổn định và tránh tình trạng quá tải, cháy nổ.
4. Điều khiển và giám sát quá trình vận hành: Quá trình vận hành của biến tần cần được điều khiển và giám sát vận tải đường bộ tải đầy đủ để phát hiện và giải quyết sự cố ngược thời gian.
5. Bảo dưỡng định kỳ: Bảo dưỡng định kỳ là rất quan trọng để đảm bảo hiệu quả hoạt động của biến tần và kéo dài tuổi thọ của thiết bị.
6. Bảo đảm an toàn: Trong quá trình sử dụng biến tần, cần đảm bảo an toàn cho người sử dụng và thiết bị bằng cách đeo đủ trang thiết bị bảo hộ, cách ly điện và giám sát các quy định an toàn.

CÁC THƯƠNG HIỆU BIẾN TẦN PHỔ BIẾN BIẾN VIỆT NAM HẠNH NAY :

1. Xuất xứ châu Âu.

• Biến tần ABB là một trong những hiệu hàng đầu về biến tần tại Việt Nam. Các sản phẩm biến tần của ABB được thiết kế và sản xuất với các công nghệ tiên tiến nhất hiện nay, đáp ứng các nhu cầu khác nhau của người dùng. Các dòng sản phẩm biến tần của ABB bao gồm: ACS880, ACS580, ACS480, ACS380, ACS355, ACS310, ACS150, ACS55, ACS250. ABB cũng cung cấp các dịch vụ hỗ trợ khách hàng, bao gồm bảo hành, bảo trì, sửa chữa, tư vấn kỹ thuật và đào tạo.

• Siemens là một tập đoàn công nghệ điện và điện tử toàn cầu có trụ sở tại Đức, được thành lập từ năm 1847 tại Berlin. Siemens là một trong những thương hiệu biến tần phổ biến tại Việt Nam, với nhiều sản phẩm chất lượng và đa dạng về công suất và ứng dụng. Các sản phẩm của Siemens được sử dụng rộng rãi trong các ngành công nghiệp, dịch vụ và xây dựng. Trong lĩnh vực biến tần, Siemens cung cấp các sản phẩm có công suất từ ​​nhỏ đến lớn, từ 0,12 kW đến 85 MW và có thể sử dụng cho nhiều loại ứng dụng khác nhau.

• Biến tần SCHNEIDER : là dòng biến tần xuất xứ Pháp, có các nhà máy sản xuất tại Pháp, Trung Quốc và Indonesia, đây là một trong những dòng biến tần thương hiệu châu Âu phổ biến nhất thị trường Việt Nam hiện nay.

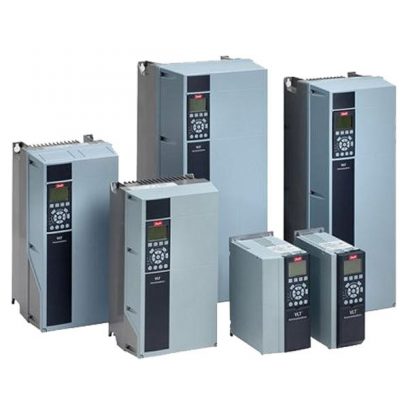

• Biến tần DANFOSS : là dòng biến tần xuất xứ Đan Mạch, chỉ có số đối kháng vượt trội, được sản xuất tại Đan Mạch và Trung Quốc.

• Ngoài ra, còn một số biến tần có thị phần ít hơn như  Emerson ,  Keb ,  Vacon ,  Lenze ,  GE Funuc ,  Control Technique ,  Telemecanique ,  Allen …

2. Xuất xứ Nhật Bản

Một số hãng biến tần xuất xứ Nhật Bản như  Yaskawa ,  Mitsubishi ,  FuJi ,  Panasonic ,  Hitachi ,  Toshiba … được sản xuất tại Nhật Bản và Trung Quốc. Các hãng biến tần Nhật Bản tuy giá thành khá cao nhưng lại được tin dùng nhờ chất lượng tốt, hoạt động ổn định, đặc biệt một số loại có chức năng chuyên dụng.

3. Xuất xứ Hàn Quốc

Biến tần xuất xứ Hàn Quốc Biến phổ biến tại Việt Nam hiện nay là  LS . Biến tần này có giá thành tương đối thấp so với các dòng biến tần xuất xứ Nhật Bản và châu Âu.

4. Xuất xứ Đài Loan

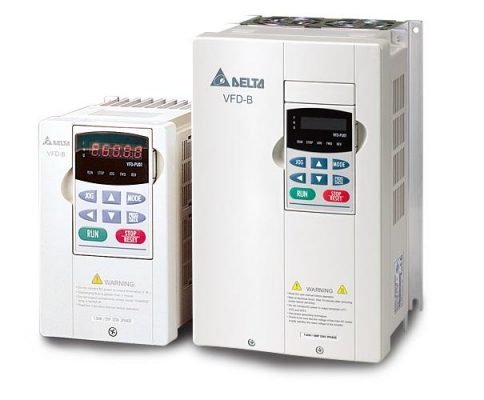

Đại diện tiêu biểu của tần suất xuất xứ Đài Loan là  Delta  và  Shihlin . Đây là 2 dòng biến tần khá phổ biến tại thị trường Việt Nam, được sản xuất tại Đài Loan và Trung Quốc.

5. Xuất xứ Trung Quốc

Việt Nam là thị trường tiêu thụ rất nhiều mặt hàng xuất xứ Trung Quốc, trong đó có nhiều biến động. Trước đây, biến tần Trung Quốc thường bị đánh đồng là hàng kém chất lượng, giá thấp. Tuy nhiên, với sự phát triển của công nghệ hiện đại và nhà đầu tư vào nghiên cứu phát triển, chất lượng biến tần Trung Quốc ngày nay thậm chí được đánh giá không thua kém các hãng khác. tần Trung Quốc được du nhập vào Việt Nam như biến tần: INVT ,  Sumo ,  Inovance ,  Veichi ,  Sinee ,  Gtake ,  ENC ,  Powtran ,  Alpha ,  Sunfar ,  Rexrorth ,  Lion ,  Hedy ,  Saj ,  Chziri ,  Micno ,  Chinsc ,  Senlan … với giá từ trung bình đến rất rẻ, nhưng để chọn dòng biến tần chất lượng tốt, uy tín và giá cả hợp lý thực sự là bài toán nan giải with user ‘.

Biến tần INVT được đánh giá là dòng biến tần Trung Quốc chất lượng cao được ứng dụng nhiều nhất tại thị trường Việt Nam với uy tín đã được chứng minh trong suốt hơn 14 năm qua. Hiện nay, biến INVT lớn được tin dùng trên 80 quốc gia, có 9 nhà máy, 12 trung tâm R&D, 850 kỹ sư nghiên cứu và phát triển.
